Ακούστε, μην μπλοκάρετε: Πώς ο ανιχνευτής αποστολέα στρέφει την τροφοδοσία βίντεο ενός FPV drone εναντίον του/Η αρχική σχέδιαση το 2013 ενός παρεμβολέα UAV με όλες τις απαιτούμενες μονάδες.

 Για να μπλοκάρεις αποτελεσματικά ένα UAV δεν είναι μια τόσο εύκολη υπόθεση. Δεν αναφέρομαι σε drones που εκεί τα πράγματα είναι εύκολα, αν και έχουν μεγαλώσει τα προβλήματα με την καθοδήγηση από οπτική ίνα.



Για όλους εμάς τους ειδικούς που παρακολουθούμε κάθε εβδομάδα τις μάχες στην Ουκρανία, διαπιστώνουμε μια νίκη στης μάχες με τους Ρώσους να κάνουν επιθέσεις με νέας γενεάς ανιχνευτές dtone και φορητούς παρεμβολείς, συν έναν μεγάλο αριθμό από λειόκανες καραμπίνες.



Η σχεδίαση παρεμβολέα UAV: κάθε μια μονάδα θα είχε δυο συστήματα, το ένα εφεδρικό. Δεν θα γράψω πολλά, είχα υπολογίσει το τότε κόστος της μαζικής παραγωγής για να καλύψουμε όλες τις μονάδες ανά την επικράτεια της Ελλάδας. Η φιλοσοφία ήταν απλή: δυο ή περισσότεροι δέκτες που ψάχνουν τις συχνότητες σε διαφορετικές μπάντες για να ανιχνεύσουν το σήμα. Μόλις εντοπιστεί το σήμα, αμέσως δίνουν εντολή σε δυο ή περισσότερους πομπούς, να λειτουργήσουν για να το παρεμβάλουν. Υπάρχει όμως ένας ή περισσότεροι δέκτες 3-4 που είναι ελεύθεροι που ψάχνουν συνεχώς σε διαφορετικές συχνότητες, μήπως υπάρχει υπερπήδηση συχνότητας από την εκπομπή του παρεμβολέα -πομπού του χειριστή UAV και του UAV.

Μόλις εντοπιστεί η αλλαγή της συχνότητας ο εφεδρικός πομπός-παρεμβολέας λειτουργεί για να μπλοκάρει την εκπομπή του χειριστεί του UAV ή το σήμα βίντεο που στέλνει το UAV στον χειριστή. Η ισχύς των πομπών- παρεμβολέων πρέπει να ήταν 500 Watt για να είχαμε αποτέλεσμα. Δεν θα γράψω περισσότερα, τα ξεφτέρια του ΥΠΕΘΑ έλεγαν πως δεν θα φτιάξουν UAV της προκοπής οι Τούρκοι και πως η ισχύς 500 Watt των παρεμβολέων είναι πολύ μεγάλη! Προσοχή εδώ αναφερόμουν σε μπλοκάρισμα δορυφορικής επικοινωνίας και όχι επίγειου σταθμού. Σε 13 χρόνια είδαμε πόσο μπροστά είναι οι Τούρκοι και πόσο πίσω μείναμε εμείς.



Τον φορητό ανιχνευτή των Ρώσων τον είδα πριν από μερικούς μήνες και μου έκανε μεγάλη εντύπωση. Είχε δυο οθόνες στην επάνω έδινε τα στοιχεία που δίνουν όλα τα drones director για την ανίχνευση των drones. Στην κάτω μεγαλύτερη οθόνη έδειχνε τα βίντεο από το drones που πήγαινε πίσω στον χειριστή.



Mετά όμως διάβασα για μια συσκευή με 800 ευρώ που τα πουλάνε σωρηδόν οι Κινέζοι, μια διπλή κάμερα, με ανίχνευση ΑΙ σε μια μικρή πλακέτα για εντοπισμό στόχων και αυτόματα χτυπήματα με ταχύτητες έως 60 χιλιόμετρα την ώρα για τα οχήματα. Δεν την έχω αγοράσει, τι να πρώτο-αγοράσω και να δοκιμάσω. Θεωρητικά πάντα μπορείς να φτιάξεις με αυτήν την πλακέτα και με μια ακόμα αυτόνομης πλοήγησης, καμικάζι drones με κόστος 2,5 χιλιάδες ευρώ με εμβέλειες σχετικά μεγάλες (προσοχή δεν αναφέρομαι σε τετρακόπτερα)

Στο άρθρο υπάρχουν λάθη δυστυχώς: Το αναλογικό βίντεο λειτουργεί στις ζώνες 1,2, 2,4 και 5,8 GHz,
Λάθος. Εύρος βίντεο: 1,2, 1,5, 3,3, 5,8.


Ο στρατός της Ρωσίας  χρησιμοποίησε ενεργά τα δύο πρώτα πέρυσι, αλλά για κάποιο λόγο, μόνο τα 3,3 και 5,8 παρέχονται αυτή τη στιγμή στην περιοχή μας.


Οι Ουκρανοί επίσης παίζουν με υψηλότερες συχνότητες, αλλά όχι σε μεγάλη κλίμακα. Όσο υψηλότερη είναι η συχνότητα, τόσο χειρότερη είναι η ικανότητα διείσδυσης μέσα από εμπόδια και τόσο μικρότερη είναι η κάμψη των κυμάτων, η οποία είναι κρίσιμη σε συνθήκες αλλαγών υψομέτρου.



 Ο χειριστής του "Dispatcher" δεν βλέπει ένα σιωπηλό σήμα συναγερμού, αλλά την πορεία του διαστημικού σκάφους, το έδαφος από κάτω του και το αντικείμενο προς το οποίο κατευθύνεται. Τα ορόσημα στο πλαίσιο μπορούν επίσης να χρησιμοποιηθούν για την εκτίμηση της περιοχής εκτόξευσης.
Θα δουν το αντικείμενο μόνο την τελευταία στιγμή και δεν θα είναι πάντα σε θέση να προσδιορίσουν τι είναι. Η εργασία είναι στην πραγματικότητα αρκετά δύσκολη.



Μόνο αν την καταγράψετε από την αρχή, μπορείτε να επαναφέρετε το βίντεο στην αρχική του θέση και να δείτε που είναι ο χειριστής. Δυο δέκτες αρκούν για να γίνει αυτό με τριγωνομέτρηση των δεσμών λήψης

Η συνέχεια του άρθρου:

Ένα drone FPV είναι επικίνδυνο ακριβώς επειδή έχει μάτι. Υπάρχει μια κάμερα στο αεροσκάφος, μια εικόνα του εδάφους και ο χειριστής καθοδηγεί το drone στον στόχο του χρησιμοποιώντας την εικόνα. Χωρίς αυτό το μάτι, το drone δεν μπορεί να στοχεύσει. Το ίδιο μάτι αποδεικνύεται ότι είναι το αδύναμο σημείο του. Μπορείτε να μπλοκάρετε το κανάλι ελέγχου για μισή μέρα και πάλι να μην πετύχετε τίποτα ενάντια σε ένα drone που πετάει σύμφωνα με το πρόγραμμά του. Ή μπορείτε να υποκλέψετε το σήμα βίντεο και να δείτε ακριβώς τι βλέπει ο άλλος χειριστής. Η σειρά φορητών ανιχνευτών "Dispatcher" βασίζεται σε αυτήν την ιδέα και η ιδέα είναι παλαιότερη από ό,τι φαίνεται.



Δύο κεραίες σε ένα drone

Ένα τυπικό σύστημα FPV έχει δύο ραδιοκανάλια και η σύγχυσή τους αποτελεί σημαντικό λάθος όταν συζητάμε για αντίμετρα σε μη επανδρωμένα αεροσκάφη. Το πρώτο είναι το κανάλι ελέγχου ή RC-link : εντολές σχετικά με την πορεία, το υψόμετρο και την ταχύτητα του κινητήρα αποστέλλονται από τον χειριστή στο αεροσκάφος. Σήμερα, αυτά είναι ψηφιακά πρωτόκολλα όπως το ExpressLRS ή το Crossfire , που λειτουργούν στις περιοχές 868–915 MHz και 2,4 GHz. Μπορούν να αλλάξουν γρήγορα τις συχνότητες λειτουργίας, επομένως οι παρεμβολείς δεν μπορούν να παρακολουθήσουν τα άλματα, να κατακερματίσουν το σήμα και να διατηρήσουν την επικοινωνία ενόψει ισχυρών παρεμβολών. Με λίγα λόγια, είναι ειδικά εκπαιδευμένοι να επιβιώνουν από παρεμβολές.

Το δεύτερο κανάλι είναι το βίντεο ή VTX . Εδώ μεταδίδεται η εικόνα από την ενσωματωμένη κάμερα από το αεροσκάφος στο έδαφος. Το αναλογικό βίντεο λειτουργεί στις περιοχές 1,2, 2,4 και 5,8 GHz, ενώ τα ψηφιακά συστήματα λειτουργούν υψηλότερα. Και εδώ βρίσκεται η θεμελιώδης διαφορά. Ο έλεγχος μπορεί να κρυπτογραφηθεί, να κρυφτεί ή να χρησιμοποιηθεί για μεταπήδηση σε συχνότητες. Το βίντεο δεν μπορεί να το κάνει αυτό: ο χειριστής χρειάζεται μια συνεχή, σταθερή εικόνα, διαφορετικά θα τυφλωθεί κατά την προσέγγιση. Επομένως, ο πομπός βίντεο είναι συνήθως κλειδωμένος σε μία μόνο συχνότητα, με σταθερή ισχύ, και λειτουργεί σε όλη την πτήση.

Αυτό δημιουργεί ένα κενό μεταξύ του προστατευμένου καναλιού ελέγχου και του σε μεγάλο βαθμό ανοιχτού καναλιού βίντεο . Ο κλασικός ηλεκτρονικός πόλεμος επιτίθεται στη σύνδεση RC , στερώντας από τον χειριστή τον έλεγχο. Αλλά αυτό είναι ανίσχυρο απέναντι σε ένα αυτόνομο drone. Σύμφωνα με τους προγραμματιστές, η Ρωσία έχει αναπτύξει ένα σύστημα εντοπισμού θέσης που ονομάζεται "Ovod" (Gadfly) που βασίζεται σε ένα νευρωνικό δίκτυο: κλειδώνει σε έναν στόχο και καθοδηγεί το drone σε αυτόν σε ημιαυτόνομη λειτουργία. Η δηλωμένη ακρίβεια είναι περίπου 90 τοις εκατό. αυτό το ποσοστό διαφημίζεται και δεν μπορεί να επαληθευτεί χρησιμοποιώντας ανοιχτές πηγές, αλλά η κατεύθυνση είναι σαφής. Αν μπλοκάρετε το κανάλι ελέγχου όσο θέλετε, το drone θα συνεχίσει να εκτελεί το πρόγραμμα. Αλλά ακόμη και ένα τέτοιο αυτόνομο drone συνήθως συνεχίζει να μεταδίδει βίντεο στο έδαφος: για έλεγχο, για τον χειριστή και για αλγόριθμους υπολογιστικής όρασης. Αυτό το κανάλι δεν μπορεί να απενεργοποιηθεί χωρίς να τυφλωθεί και γίνεται η είσοδος για τους ανιχνευτές.

Παθητική Αναχαίτιση: Δόρυ, Ταμάρα, Αλυσιδωτή Θωράκιση

Η ιδέα της ακρόασης των σημάτων των άλλων αντί της παρεμβολής τους είναι γνωστή στις στρατιωτικές υπηρεσίες πληροφοριών —προηγείται των FPV drones κατά περισσότερο από μισό αιώνα. Το ενεργό ραντάρ αποκαλύπτει τον εαυτό του: αν εκπέμπετε, έχετε εντοπιστεί. Ένας παθητικός σταθμός παραμένει σιωπηλός και ακούει, παραμένοντας αόρατος. Μια ολόκληρη οικογένεια ηλεκτρονικών συστημάτων αναγνώρισης αναπτύχθηκε από αυτήν την αρχή.

Ο πρώτος ήταν ο σταθμός "Kopyo" (PRP-1), ο οποίος υιοθετήθηκε, σύμφωνα με ανοιχτές πηγές, το 1963 στην Τσεχοσλοβακία και παραδόθηκε στην ΕΣΣΔ. Η μέθοδος ήταν απλή και βασισμένη στο πλάτος: μια περιστρεφόμενη κατευθυντική κεραία κατέγραφε σήματα από ραντάρ αεροσκαφών, συστήματα IFF και συστήματα πλοήγησης, και η κατεύθυνση του στόχου καθοριζόταν με βάση τη μέγιστη λαμβανόμενη ισχύ. Ο σταθμός παρείχε την κατεύθυνση του στόχου, αλλά όχι τις πλήρεις τρισδιάστατες συντεταγμένες του, ωστόσο έθεσε τα θεμέλια για τον κινητό παθητικό εντοπισμό.

Το επόμενο βήμα ήταν δραστικό. Το σύστημα Tamara (KRTP-86) , μια εκσυγχρονισμένη έκδοση του οποίου πέρασε τις κρατικές δοκιμές το 1987, εφάρμοζε τη μέθοδο χρονικής διαφοράς άφιξης ( TDOA) . Ένας κεντρικός σταθμός και τρεις δευτερεύοντες σταθμοί, κατανεμημένοι σε όλο το έδαφος, λάμβαναν ταυτόχρονα σήματα από τα ενσωματωμένα ραντάρ και αναμεταδότες. Ακριβείς τρισδιάστατες συντεταγμένες, συμπεριλαμβανομένου του υψομέτρου, υπολογίστηκαν από τη διαφορά μικροδευτερολέπτων στους χρόνους άφιξης παλμών σε διαφορετικές κεραίες. Με αυτή τη λογική, το Tamara μπορούσε επίσης να ανιχνεύσει αεροσκάφη stealth : η επίστρωση απορρόφησης ραντάρ κρύβει το αεροσκάφος από το ενεργό ραντάρ, αλλά είναι άχρηστη έναντι ενός παθητικού δέκτη που λαμβάνει τα δικά του σήματα.

Το τρίτο ορόσημο ήταν ο αυτοματοποιημένος σταθμός Kolchuga , που τέθηκε σε παραγωγή το 1987. Χρησιμοποίησε τις ιδιότητες της τροποσφαιρικής ραδιοδιάδοσης, επιτρέποντάς του να ανιχνεύει σήματα-στόχους πολύ πέρα ​​από τον ορίζοντα, σε αποστάσεις 600-800 χιλιομέτρων. Ο ενσωματωμένος υπολογιστής δεν υπολόγιζε απλώς τις συντεταγμένες. Συνέκρινε το "δακτυλικό αποτύπωμα" του σήματος που καταγράφηκε με τη βάση δεδομένων παραμέτρων του ραντάρ και αμέσως καθόριζε τον τύπο πηγής: αεροσκάφος, πλοίο ή αντιαεροπορικό σύστημα.

Η αναλογία με το "Dispatcher" δεν βρίσκεται στο υλικό. Το υλικό είναι το πραγματικό χάσμα: ο σταθμός ραντάρ μεγέθους φορτηγού και ο φορητός ανιχνευτής εκτείνονται σε μισό αιώνα και εξυπηρετούν εντελώς διαφορετικούς σκοπούς. Το να χαρακτηριστεί το ένα ως διάδοχο του άλλου θα ήταν υπερβολικό. Αυτό που τα συνδέει είναι η αρχή. Τότε, όπως και τώρα, ήταν πιο πλεονεκτικό να αναχαιτίζεις τη μετάδοση κάποιου άλλου παρά να μπλοκάρεις τα ραδιοκύματα και να εκθέτεις τον εαυτό σου. Το "Dispatcher" είναι η ίδια φιλοσοφία παθητικής αναχαίτισης, συμπυκνωμένη σε μια συσκευή στα χέρια ενός στρατιώτη και μεταφρασμένη από τις συχνότητες ραντάρ στην τροφοδοσία βίντεο ενός drone.

Αποστολέας: Τι είναι γνωστό και τι δεν είναι γνωστό

Μια αποποίηση ευθύνης: δεν υπάρχουν σχεδόν καθόλου δημόσια διαθέσιμες επιβεβαιωμένες προδιαγραφές για το Dispatcher. Οι κύριες πηγές είναι οι περιγραφές των πωλητών και οι αναρτήσεις στα μέσα κοινωνικής δικτύωσης, όχι η τεκμηρίωση των προγραμματιστών. Επομένως, ό,τι μπορεί να συλλεχθεί από τα δημόσια διαθέσιμα δεδομένα συνοψίζεται παρακάτω, με έναν κατανοητό βαθμό αβεβαιότητας.

Είναι γνωστό ότι πρόκειται για μια οικογένεια φορετών ανιχνευτών που επικεντρώνονται ειδικά στην παρακολούθηση βίντεο. Στις περιγραφές της αγοράς, το Dispatcher 835 περιγράφεται ως ένας "φορητός ανιχνευτής FPV drone σχεδιασμένος για την παρακολούθηση ροών βίντεο από τετρακόπτερα και άλλα εναέρια οχήματα ". Η σειρά χωρίζεται σε σειρές:

Δεν είναι ο ανιχνευτής drones που είχα δει, αυτός είναι πιο εξελιγμένος.

   "Dispatcher 135+" - περίπου 1,2 GHz, κλασικό αναλογικό κανάλι βίντεο μεγάλης εμβέλειας.
    Το "Dispatcher 835" λειτουργεί περίπου στα 7,2 GHz. Πρόκειται για ένα ασυνήθιστο εύρος: κοινά ψηφιακά συστήματα όπως το DJI O4 και το Walksnail λειτουργούν στα 5,8 GHz. Δεν είναι σαφές από τα δημόσια διαθέσιμα δεδομένα γιατί το βασικό μοντέλο ανιχνεύει τα 7,2 GHz αντί για τα κύρια 5,8 GHz, ειδικά επειδή η εκτεταμένη έκδοση "835+" σαρώνει και τις δύο ζώνες ταυτόχρονα.

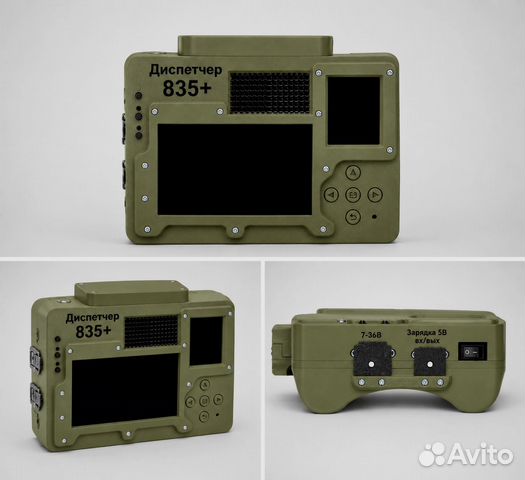

    "Dispatcher 835+" - τρεις περιοχές, 7,2, 3,3 και 5,8 GHz, η καθεμία σαρώνεται ανεξάρτητα.

Η λογική πίσω από την ανάλυση είναι εύκολο να κατανοηθεί: οι προγραμματιστές προσπαθούν να καλύψουν τόσο την κατώτερη αναλογική ζώνη, όπου η εμβέλεια είναι καλύτερη, όσο και την ανώτερη ζώνη, όπου χρησιμοποιούνται τα σύγχρονα συστήματα FPV. Η ακριβής εσωτερική λειτουργία της συσκευής δεν αποκαλύπτεται από ανοιχτές πηγές, αλλά ο αλγόριθμος βασίζεται στο σχετικό σύστημα Nabat v.3 , για το οποίο περιγράφεται λεπτομερώς. Αρχικά, ο ανιχνευτής σαρώνει παθητικά τις ζώνες βίντεο και μετρά την ισχύ του σήματος. Μόλις ανιχνεύσει ένα ενεργό VTX , κλειδώνει στη συχνότητα και καταγράφει τη ροή. Στη συνέχεια, εμφανίζει την ενσωματωμένη τροφοδοσία της κάμερας στην οθόνη του, την ίδια προβολή πρώτου προσώπου με τον άλλο χειριστή. Και, αν είναι τυχερός, διαβάζει την τηλεμετρία OSD που επικαλύπτεται στην εικόνα: υψόμετρο, ταχύτητα και μερικές φορές συντεταγμένες GPS.

Είναι πολύ σημαντικό το πλεονέκτημα του να τον έχεις στον καρπό σου και να μπορείς να δεις ανά πάσα στιγμή τα δεδομένα εν κινήσει.



 https://www.avito.ru/moskva/fototehnika/detektor_fpv_dronov_dispetcher_835_8137092691



Τιμή 97 500 ₽

Περιγραφή

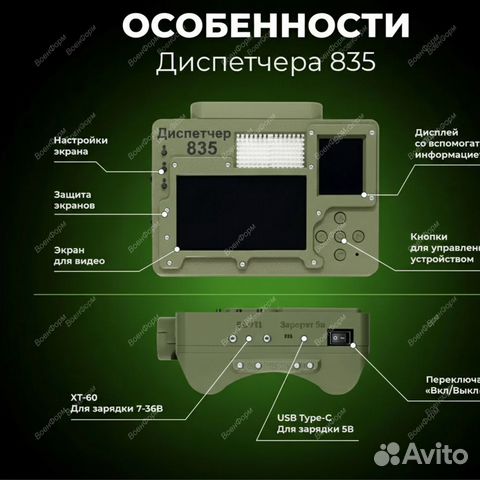

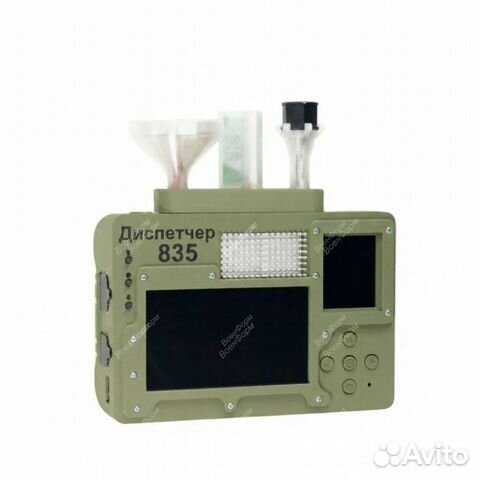

Ο ανιχνευτής drone FPV "Dispatcher 835" 📡 είναι μια συμπαγής, φορητή λύση για την υποκλοπή σημάτων βίντεο από τετρακόπτερα. Λειτουργεί σε τρεις περιοχές συχνοτήτων και είναι έτοιμος για χρήση αμέσως μόλις τον βγάλετε από τη συσκευασία.

➖➖➖➖➖➖➖➖➖➖➖

Προδιαγραφές:

Εύρος συχνοτήτων λειτουργίας:
• 6060 – 8260 MHz (7,2 GHz)
• 3060 – 3500 MHz (3,3 GHz)
• 4867 – 6060 MHz (5,8 GHz)

Διαστάσεις (χωρίς κεραίες): 180 × 130 × 52 mm
Βάρος (χωρίς κεραίες): 790 g
Διάρκεια μπαταρίας: Έως 10 ώρες με ενσωματωμένη μπαταρία
Μέθοδοι φόρτισης: USB Type-C (5 V) / XT-60 (7–36 C)

➖➖➖➖➖➖➖➖➖➖

✅ Έτοιμο προς χρήση – δεν απαιτείται συναρμολόγηση ή συγκόλληση, όλες οι κεραίες Περιλαμβάνεται
✅ Απλότητα – δεν απαιτούνται εξειδικευμένες γνώσεις ηλεκτρονικών
✅ Φορητότητα – ζυγίζει λιγότερο από 1 κιλό, εύκολο στη μεταφορά στο πεδίο

Η προηγούμενη καλή λύση των Ρώσων ήταν ο ανιχνευτής Ο ανιχνευτής Bulat, έκδοση 4, είναι μια ανάπτυξη της 3mx για την αναγνώριση μη επανδρωμένων εναέριων οχημάτων (UAV). Σημαντικό πλεονέκτημα οι τρεις μπαταρίες που έχει με την μεγαλύτερη αυτονομία σε ώρες ανίχνευσης.

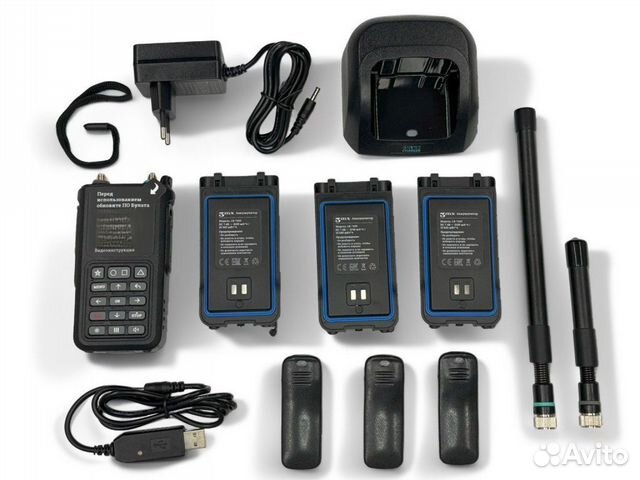

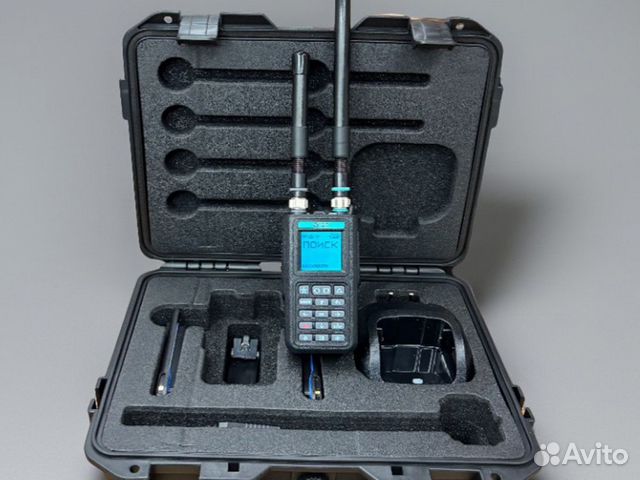

Ο ανιχνευτής Bulat, έκδοση 4, είναι μια ανάπτυξη της 3mx για την αναγνώριση μη επανδρωμένων εναέριων οχημάτων (UAV).

Τιμή 95 000 ₽

https://www.avito.ru/moskva/fototehnika/detektor_dronov_bpla_bulat_v4_7332004552

Προδιαγραφές:

Εμβέλεια ανίχνευσης UAV: ​​έως 1,5 km.

Διάρκεια ζωής μπαταρίας με μία μόνο μπαταρία: έως 6,5 ώρες.

Τύπος και χωρητικότητα μπαταρίας: λιθίου, 2300 mAh (17.020 MWh).
Υποδοχές κεραίας: 2 SMA.
Θύρα φόρτισης: DC 3,5 mm, USB Type-C.
Υποδοχή ακουστικών: Jack 3,5 mm.
Λειτουργικό πληκτρολόγιο με κουμπιά.
Πλαινά κουμπιά ελέγχου: 3.

Εύρος θερμοκρασίας λειτουργίας: -20°C έως +45°C.
Διαστάσεις (συμπεριλαμβανομένων κεραιών και μπαταρίας): 357 x 60 x 34 mm.
Βάρος (συμπεριλαμβανομένων κεραιών και μπαταρίας): όχι περισσότερο από 450 g.

Πλεονεκτήματα:
Ευρύ φάσμα συχνοτήτων (από 300 έως 7200 MHz).
Ενεργοποίηση/απενεργοποίηση ανιχνευτή με ένα μεγάλο κουμπί.
Βολική και διαισθητική διεπαφή.
Δεν απαιτείται εκπαίδευση: ξεκινά αμέσως την αναζήτηση για UAV.

Επιλογές προσαρμογής: ενεργοποίηση/απενεργοποίηση δόνησης και LED, ρύθμιση έντασης, φωνής και οπίσθιου φωτισμού οθόνης. μετάβαση σε λειτουργία ανίχνευσης drone μόνο με FPV.
Ρυθμίσεις ένδειξης και πλοήγηση μενού μέσω πληκτρολογίου.
Δυνατότητα ενημέρωσης έκδοσης λογισμικού.
Όταν εντοπιστεί ένα UAV, εμφανίζονται η μάρκα του drone, η συχνότητα, η ισχύς του ληφθέντος σήματος και η τελευταία ώρα ανίχνευσης.
Οι πληροφορίες σχετικά με το drone που εντοπίστηκε ακούγονται μέσω ακουστικών.
Οι πληροφορίες σχετικά με το drone που εντοπίστηκε εμφανίζονται στη συσκευή προσωπικών ειδοποιήσεων Tair.

Αυτό το τελικό βήμα μετατρέπει τη συσκευή από ανιχνευτή παρουσίας σε εργαλείο αναγνώρισης. Ο χειριστής του "Dispatcher" δεν βλέπει ένα απλό σήμα συναγερμού, αλλά την πορεία του αεροσκάφους, το έδαφος από κάτω του και το αντικείμενο προς το οποίο κατευθύνεται. Τα ορόσημα στο πλαίσιο μπορούν επίσης να χρησιμοποιηθούν για την εκτίμηση της περιοχής εκτόξευσης.

Ας μιλήσουμε τώρα για το υλικό, και εδώ μένουμε με καθαρές εικασίες. Για να καταγράψουμε ένα ασθενές σήμα βίντεο σε αποστάσεις εκατοντάδων μέτρων ή περισσότερο, το κύκλωμα λήψης πρέπει να είναι επαρκώς ευαίσθητο και να μην επηρεάζεται από ισχυρά σήματα επικοινωνίας και παρεμβολές στο περιβάλλον. Κανείς δεν έχει δημοσιεύσει συγκεκριμένα στοιχεία για το "Dispatcher", επομένως οι παράμετροί του μπορούν να γίνουν μόνο εικασίες με βάση τον προβλεπόμενο σκοπό της συσκευής.

Πού είναι ο «Αποστολέας» στη συνολική εικόνα;

Το "Dispatcher" εντάσσεται άψογα στη συνολική σειρά, παράλληλα με βαρύτερες συσκευές μεγαλύτερης εμβέλειας που έχουν σχεδιαστεί για διαφορετικές εμβέλειες και αποστολές.



Η σειρά "Nabat" , που αναπτύχθηκε από την GoDrone, είναι ένα επαγγελματικό σύστημα έγκαιρης προειδοποίησης. Σύμφωνα με τον προγραμματιστή, ανιχνεύει DJI, Autel, συσκευές FPV, στρατιωτικές τροποποιήσεις, ακόμη και μη επανδρωμένα σκάφη. Η σειρά παρακολουθεί έως και επτά στόχους ταυτόχρονα και εκδίδει προειδοποίηση δύο έως πέντε δευτερόλεπτα μετά την είσοδο του drone στη ζώνη. Η έκδοση "Nabat v.3" προσθέτει δυνατότητα αναχαίτισης βίντεο, συμπεριλαμβανομένων και αυτόνομων βενζινοκίνητων UAV - αυτών που πετούν σύμφωνα με ένα πρόγραμμα και τα οποία, σύμφωνα με τους προγραμματιστές, είναι δύσκολο να εντοπιστούν από τα τυπικά συστήματα ηλεκτρονικού πολέμου . Το κινητό σύστημα "Efir 3.0" είναι η ίδια ιδέα αναχαίτισης βίντεο, αλλά σε φορητή μορφή, κατάλληλη για την προστασία μεγάλων εγκαταστάσεων.



Το ηλεκτρονικό σύστημα αναγνώρισης "Gran" , το οποίο έχει εισέλθει στην παραγωγή, ξεχωρίζει. Λειτουργεί διαφορετικά: αντί να αναχαιτίζει βίντεο, εντοπίζει συχνότητες που χρησιμοποιούνται από drones και συστήματα FPV και μεταδίδει δεδομένα στόχου στο διοικητήριο. Με βάρος περίπου τετρακόσια γραμμάρια, είναι ένα τακτικό όργανο, άμεσος απόγονος αυτών των ίδιων σταθμών RTR, μόνο που τώρα είναι σε μέγεθος τσέπης. Και στο Νοβοσιμπίρσκ, σύμφωνα με δημοσιεύματα του βιομηχανικού τύπου, τον Μάρτιο του 2026, παρουσιάστηκε το "Dronoscope 5.3.1 FPV" - μια συσκευή που χαρακτηρίζεται ως αναχαιτιστικό βίντεο FPV μεγάλης εμβέλειας, ένας στενός ανταγωνιστής του "Dispatcher" στον τομέα του. Είναι ένας φυσικός καταμερισμός εργασίας.



 Εύρος: 1080-8500 MHz
Ευαισθησία: -100 dB ή καλύτερη
Σάρωση 1300 καναλιών FPV σε 20 δευτερόλεπτα
Ανάλυση σάρωσης: 5 MHz
Διαστάσεις: 230 x 200 x 50 mm (χωρίς κεραία)
Βάρος: 1090 g
Οθόνη σέρβις: 1,8 TFT LCD
Οθόνη βίντεο: TFT LCD 7 ιντσών 1024x600, 500 CD/M, χωρίς μπλε οθόνη
Μπαταρία: 5000 mAh, 12,6V, 3S1P, Li-Ion 21700 BMS 2A
Διάρκεια ζωής μπαταρίας: 10 ώρες
Δεύτερη τυπική έξοδος βίντεο G12 RCA 4 ακίδων για σύνδεση εξωτερικής οθόνης. Ανιχνευτής συγχρονισμού σήματος βίντεο
Αυτόματη ανίχνευση αναστροφής
Δυνατότητα αναβάθμισης με μονάδα τηλεχειρισμού μέσω TCP/IP, UART ή RS485.

Μενού ρυθμίσεων συσκευής:

Απενεργοποίηση και επεξεργασία 6 προγραμματιζόμενων εύρων σάρωσης.
Δύο λειτουργίες αναζήτησης: "μέγιστο" και "πρώτο" σήμα
Απενεργοποίηση της ηχητικής ειδοποίησης
Σύνδεση και έλεγχος μέσω του λογισμικού "Spectroscope" και της μονάδας τηλεχειρισμού
Αυτόματη απενεργοποίηση της οθόνης κατά την περίοδο αναζήτησης

Περιλαμβάνονται:
— Μονάδα παρακολούθησης βίντεο Dronescope 5.3 FPV για κινητά - 1 τεμ.
— Κατευθυντική κεραία LPDA ευρείας εμβέλειας, κέρδος 9 dB, 550-8000 MHz - 1 τεμ.
— Πανκατευθυντική κεραία ευρείας εμβέλειας - 1 τεμ.
— Προσαρμογέας G12 σε RCA ("Tulip") για σύνδεση εξωτερικής οθόνης - 1 τεμ.
— Θήκη αποθήκευσης - 1 τεμ.
— Οδηγίες - 1 τεμ.
— Φορτιστής για ενσωματωμένη μπαταρία 12V 1A - 1 τεμ.





Το "Gran" ακούει το ραδιοφάσμα και εντοπίζει στόχους, το "Nabat" και το "Efir" διατηρούν την περίμετρο του στόχου και λαμβάνουν βίντεο από απόσταση, και το "Dispatcher" βρίσκεται στα χέρια ενός στρατιώτη σε θέση και παρέχει ζωντανή εικόνα. Δεν ανταγωνίζονται, καθώς το καθένα καλύπτει τη δική του εμβέλεια. Η αρχή της παθητικής αναγνώρισης εφαρμόζεται επίσης σε πολιτικές εφαρμογές: Οι προγραμματιστές της Grani το αποκαλούν προϊόν διπλής χρήσης, κατάλληλο για την προστασία αεροδρομίων, σταθμών παραγωγής ενέργειας και άλλων υποδομών. Και όπου εμπλέκεται η παρακολούθηση βίντεο, είναι ιδιαίτερα χρήσιμη: επιτρέπει σε κάποιον να διακρίνει μεταξύ ενός ερασιτέχνη τετρακόπτερου που καταγράφει ένα πανόραμα και μιας συσκευής που κατευθύνεται προς έναν στόχο σε τροχιά μάχης.



Ένας αδύναμος κρίκος που θα μάθουν να κρύβουν

Η μέθοδος έχει ένα αυστηρό όριο και αξίζει να το δηλώσουμε ευθέως. Η αναχαίτιση βίντεο είναι τυφλή έναντι των drones χωρίς τροφοδοσία βίντεο. Ενώ περιφέρονται ψηφιακά κανάλια για πυρομαχικά, οι κριτικές των ανιχνευτών Aldan 8 και Aldan 12 αναφέρουν ότι οι παλαιότερες συσκευές δεν ανιχνεύουν πλέον ορισμένες σύγχρονες απειλές ακριβώς λόγω της μετατόπισης της ζώνης. Το ψηφιακό βίντεο είναι κρυπτογραφημένο, επομένως η ίδια η ροή είναι ορατή, αλλά η εικόνα και η τηλεμετρία δεν είναι πλέον εξαγώγιμες. Αναδύονται υβριδικά συστήματα όπου ο πομπός βίντεο ενεργοποιείται μόνο κοντά στον στόχο, μειώνοντας το παράθυρο αναχαίτισης.

Αλλά η άμυνα εξακολουθεί να έχει ένα πεισματικό επιχείρημα. Όσο ένας αλγόριθμος ανθρώπινης ή υπολογιστικής όρασης παραμένει στον βρόχο καθοδήγησης, το drone χρειάζεται ένα ανθρώπινο μάτι και ένα μάτι εκπέμπει ακτινοβολία. Μπορείτε να αποκρύψετε τη συχνότητα, να κρυπτογραφήσετε τη ροή ή να ενεργοποιήσετε το βίντεο για τα τελευταία δευτερόλεπτα. Η πλήρης εγκατάλειψή του σε ένα drone FPV σημαίνει ότι του στερείτε την οπτική γωνία πρώτου προσώπου για την οποία σχεδιάστηκε.

Έτσι, η αναχαίτιση βίντεο δεν εξαλείφει εντελώς τίποτα. Αυτή είναι μια άλλη κίνηση σε ένα μακρύ παιχνίδι, όπου οι αντίπαλοι εναλλάσσονται και κάθε νέα άμυνα αργά ή γρήγορα ξεπεράζεται. Αλλά η κίνηση έγινε την κατάλληλη στιγμή: ενώ το drone πρέπει να παρακολουθεί, ο «Αποστολέας» έχει κάτι να προετοιμαστεί.
